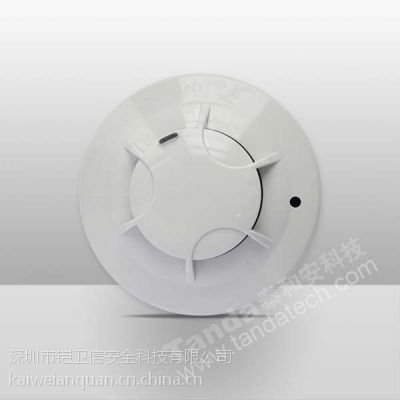

概述：JTY-GM-TX3100A  型点型光电感烟火灾探测器（以下简称感烟探测器）。本产品采用性能***的单片机(MCU)，通过单片机内部固化的运算程序来完成对外界环境参数变化的补偿和火警判断。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼等场所。不宜选用光电感烟探测器的场所：如有大量粉尘、水雾滞留、可能产生蒸气和油雾和在正常情况下有烟滞留的场所。


  产品特点

（1）自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的
性能漂移，可自动进行补偿，提高了感烟探测器的可靠性。
（2）感烟探测器可准确判断 24 小时内发生的慢性火灾 。
（3）智能判断，清洗预报功能。
（4）采用软硬件滤波，提高了感烟探测器的抗干扰能力。
（5）二线制总线，无极性。
（6）具有电子编码功能。
（7）具有两种响应模式（通常称其为算法）
模式 1： 快速响应模式，在此模式下，当连续 3 次以上检测到烟的浓度超过报警门限值时，立即报
警，此模式适用于系统调试安装阶段或者是系统测试阶段；
模式 2： 智能响应模式，有利于准确判断火灾报警信号，减少误报警，（出厂默认为智能模式）。
（8）PCB 板全密封防护工艺

产品参数

·        执行标准：GB 4715-2005

·        工作电压：总线15-28V（脉冲电压）

·        静态电流：≤0.3mA

·        报警电流：≤2.80mA

·        重      量： 80g

·        外形尺寸：直径100mm，高度：55mm（带底座）

·        接线方法：采用二线制总线（无极性）

·        环境温度：温度-10℃～55℃

·        相对湿度：≤95%RH，不凝露

·        保护面积：60平方米

·

·        结构特征与工作原理

（2）工作原理
本产品主要采用红外散射原理来探测火灾。一对二级管（红外发射、接收二极管）安装在黑体
中，在无烟环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾
对光线的散射作用，使红外接收管接收到一个较弱的信号，利用放大电路对该信号进行 200—400 倍
的放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，则使 LED 灯常亮，并通过回码
电路将报警信息传给控制器，实现报警。

注意事项
（1）随点型光电感烟火灾探测器附带的塑料防尘罩，在现场安装后及未开通验收前，请勿摘除，以免探
测器受到污染。
（2）房间进行装修、粉刷施工时，请务必装上防尘罩，以免点型光电感烟火灾探测器受到灰尘污染。
